Рисунки и таблицы к главе Глава 2, Отсроченные реакции как проявление «установок направленности» у обезьян

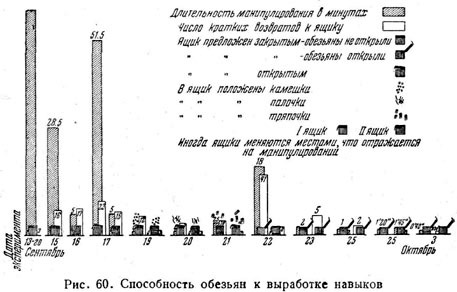

Рисунок 2.12. Способность обезьян к выработке навыков

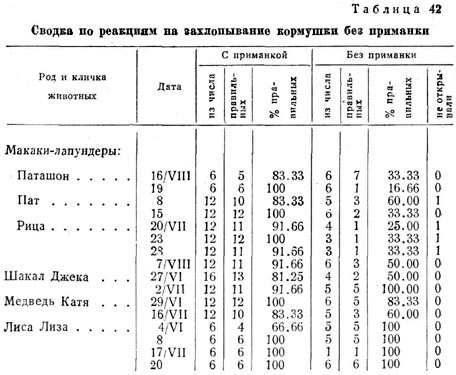

Таблица 2.1. Сводка по реакциям на захлопывание кормушки без приманки

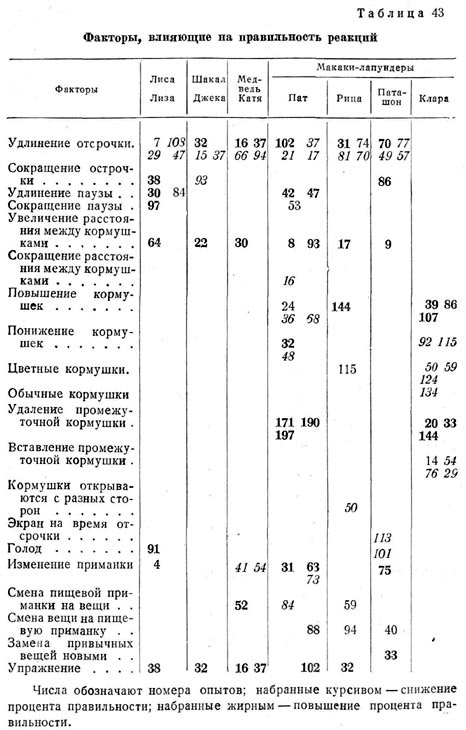

Таблица 2.2. Факторы, влияющие на правильность реакций

Числа обозначают номера опытов; набранные курсивом — снижение процента правильности; набранные жирным — повышение процента правильности.

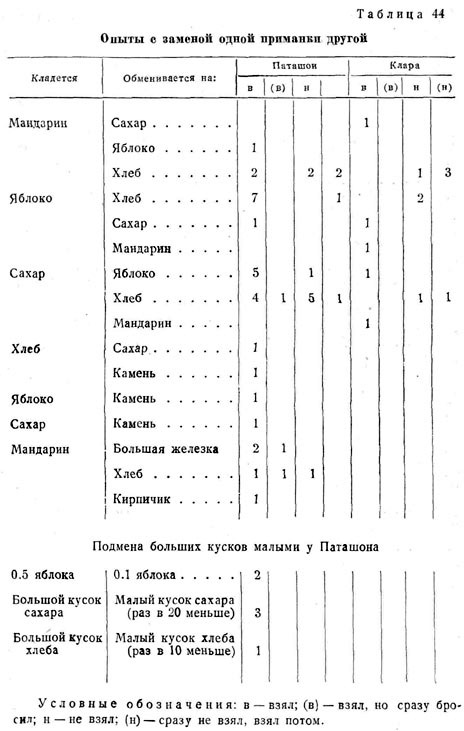

Таблица 2.3. Опыты с заменой одной приманки другой

Условные обозначения: в — взял; (в) — взял, но сразу бросил; н — не взял; (н) — сразу не взял, взял потом.

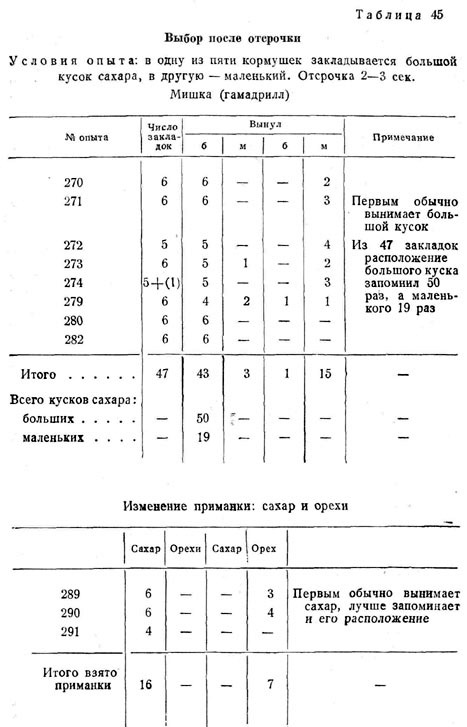

Таблица 2.4. Выбор после отсрочки

Условия опыта: в одну из пяти кормушек закладывается большой кусок сахара, в другую — маленький. Отсрочка 2—3 сек.

Мишка (гамадрилл)

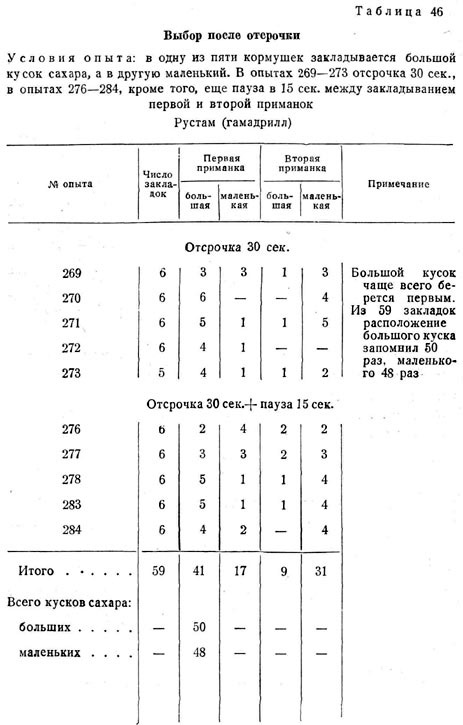

Таблица 2.5. Выбор после отсрочки

Условия опыта: в одну из пяти кормушек закладывается большой кусок сахара, а в другую маленький. В опытах 269—273 отсрочка 30 сек., в опытах 276—284, кроме того, еще пауза в 15 сек. между закладыванием первой и второй приманок

Рустам (гамадрилл)

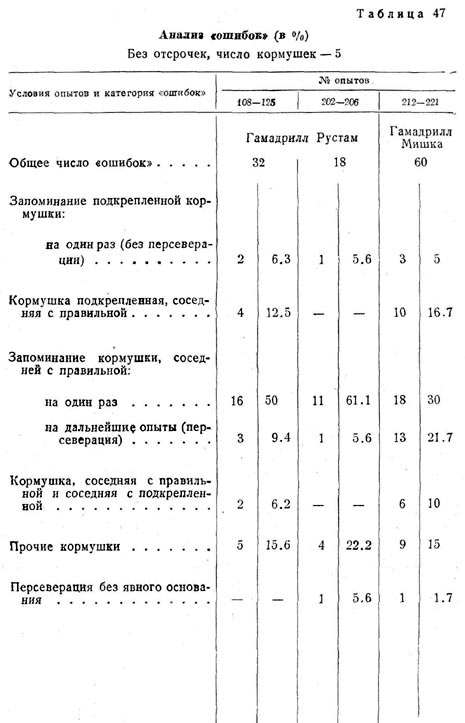

Таблица 2.6. Анализ «ошибок» (в %)

Без отсрочек, число кормушек — 5

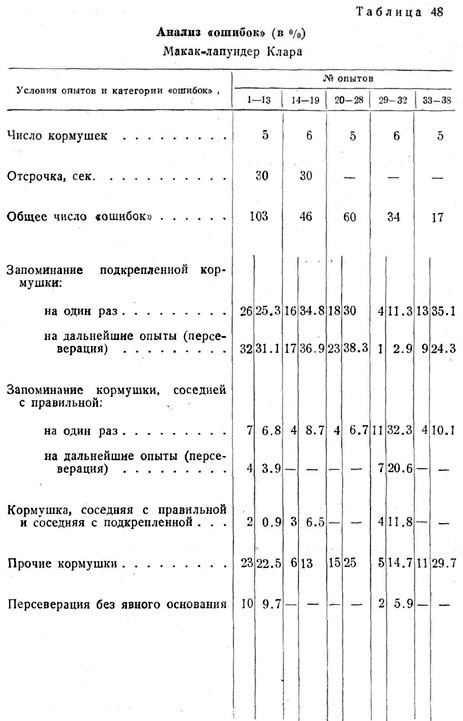

Таблица 2.7. Анализ «ошибок» (в %)

Макак-лапундер Клара

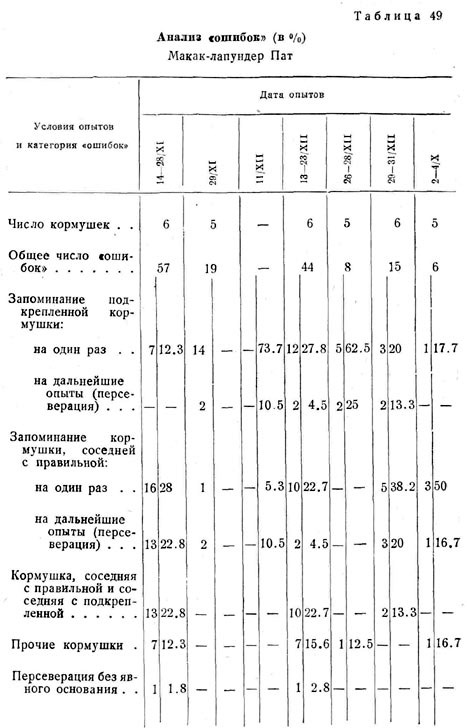

Таблица 2.8. Анализ «ошибок» (в %)

Макак-лапундер Пат

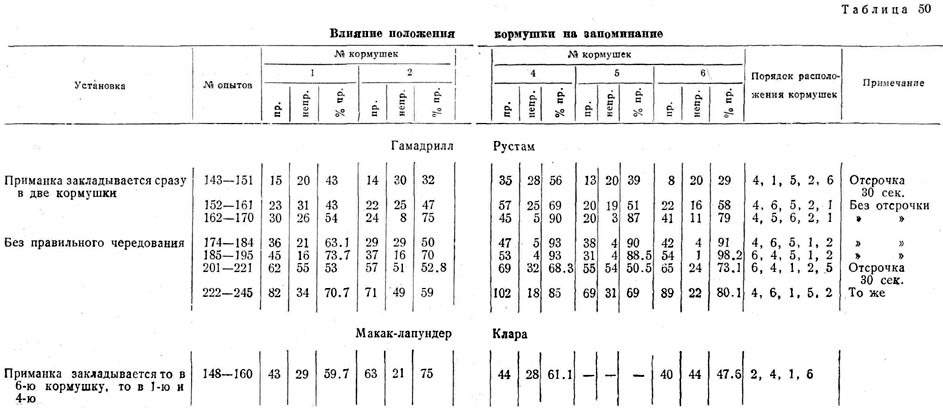

Таблица 2.9. Влияние положения кормушки на запоминание, гамадрилл Рустам, макак-лапундер Клара

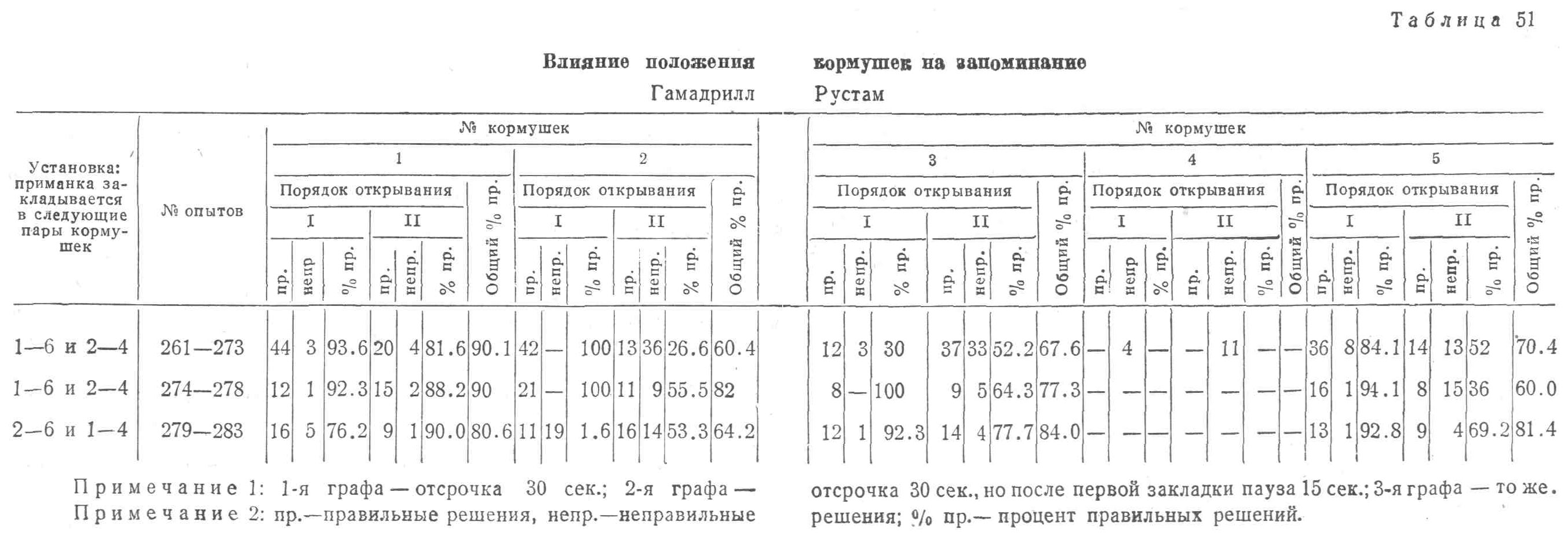

Таблица 2.10. Влияние положения кормушек на запоминание, гамадрилл Рустам

Примечание 1: 1-я графа — отсрочка 30 сек.; 2-я графа — отсрочка 30 сек., но после первой закладки пауза 15 сек.; 3-я графа — то же.

Примечание 2: пр. — правильные решения, непр. — неправильные решения; % пр. — процент правильных решений.

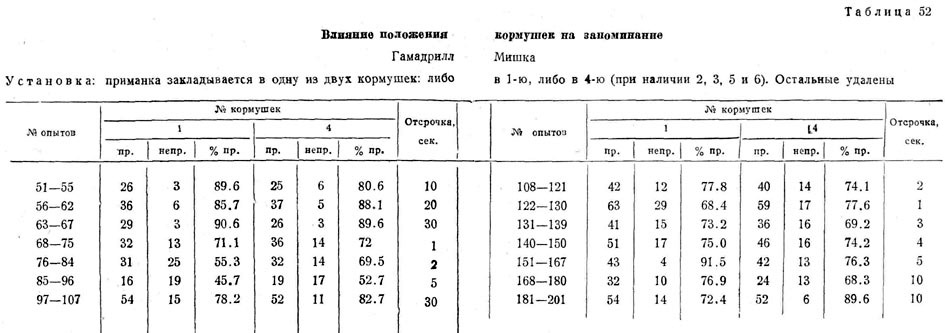

Таблица 2.11. Влияние положения кормушек на запоминание, гамадрилл Мишка

Установка: приманка закладывается в одну из двух кормушек: либо в 1-ю, либо в 4-ю (при наличии 2, 3, 5 и 6). Остальные удалены

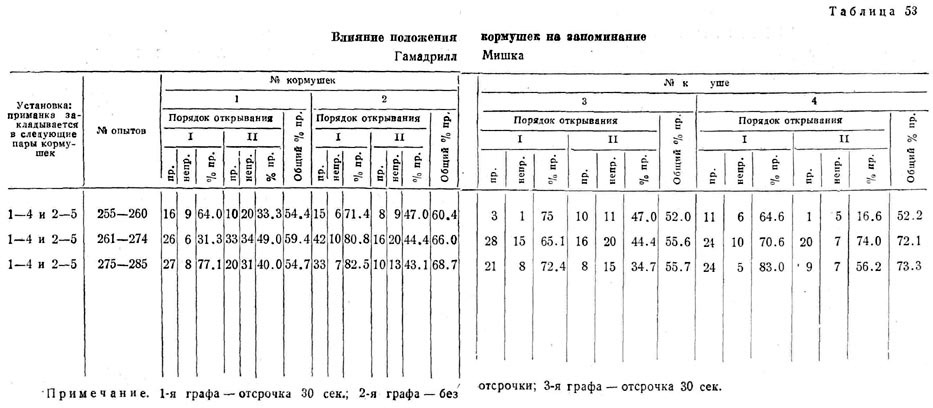

Таблица 2.12. Влияние положения кормушек на запоминание, гамадрилл Мишка

Примечание. 1-я графа — отсрочка 30 сек.; 2-я графа — без отсрочки; 3-я графа — отсрочка 30 сек.

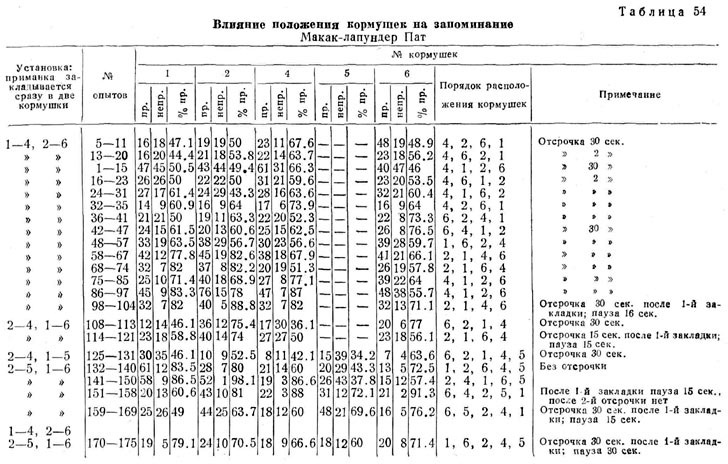

Таблица 2.13. Влияние положения кормушек на запоминание, макак-лапундер Пат

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ К РИС. 61—82

Приманка

Щ. — щавель

Мш. — мушмала

М. — мясо

В. — вещи

o.в. — однородные вещи

н.в. — новые вещи

С. — сахар

Пус. — пустой ящик

X. — хлеб

х. с. — хлеб сладкий

Я. — яблоко

Ш. — шелковица

Голод — до опыта не кормлен

Отсрочка

б.о. — без отсрочки

м-1, м-2 и т. д. — число отсроченных реакций

Паузы

б.п. — без пауз

п-1, п-2 и т. д. — длительность паузы

Экран — в период отсрочки кормушки закрыты экраном

Изменение положения кормушек

1—3, 2—3, 1—4, 1—6, 2—4: порядковые номера кормушек (попарно)

2—4: четыре кормушки удалены, оставлены 2 и 4-я

− 3: удалена 3-я кормушка

+ 3: вставлена 3-я кормушка

1—4 обв.: кормушки с приманкой повернуты на 180°

4 обв.: кормушка 4-я все время повернута на 180°

3 выш., 6 выш.: эти кормушки выше остальных

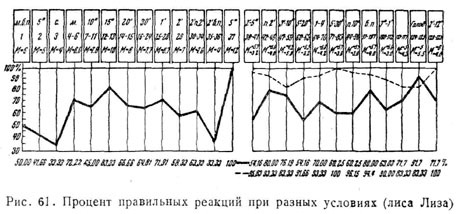

Рисунок 2.13. Процент правильных реакций при разных условиях (лиса Лиза)

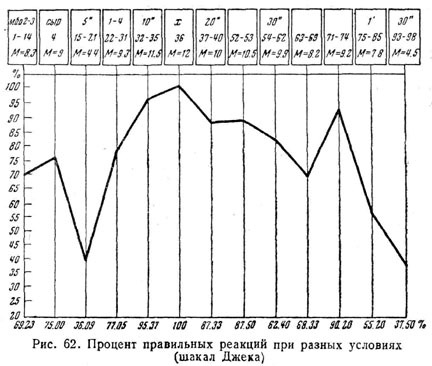

Рисунок 2.14. Процент правильных реакций при разных условиях (шакал Джека)

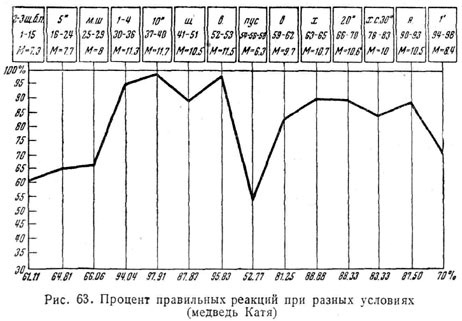

Рисунок 2.15. Процент правильных реакций при разных условиях (медведь Катя)

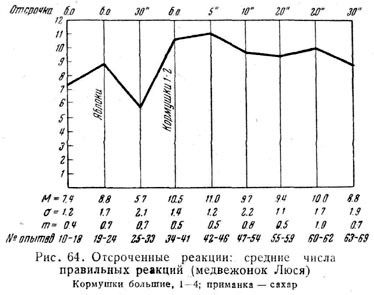

Рисунок 2.16. Отсроченные реакции: средние числа правильных реакций (медвежонок Люся)

Кормушки большие, 1—4; приманка — сахар

Рисунок 2.17. Отсроченные реакции: средние числа правильных реакций (медвежонок Мишка)

Кормушки большие, 1—4; приманка — сахар

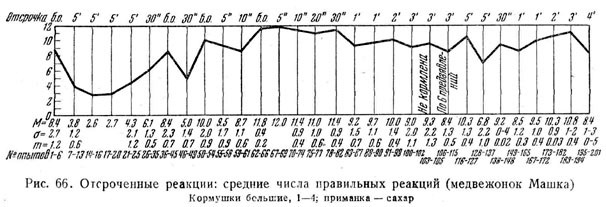

Рисунок 2.18. Отсроченные реакции: средние числа правильных реакций (медвежонок Машка)

Кормушки большие, 1—4; приманка — сахар

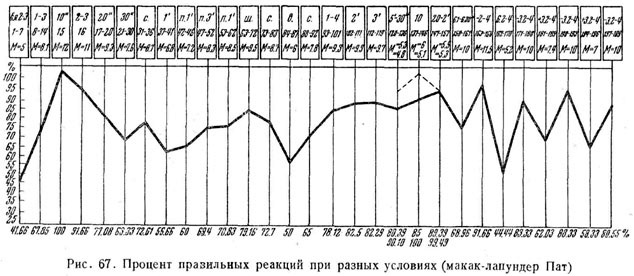

Рисунок 2.19. Процент правильных реакций при разных условиях (макак-лапундер Пат)

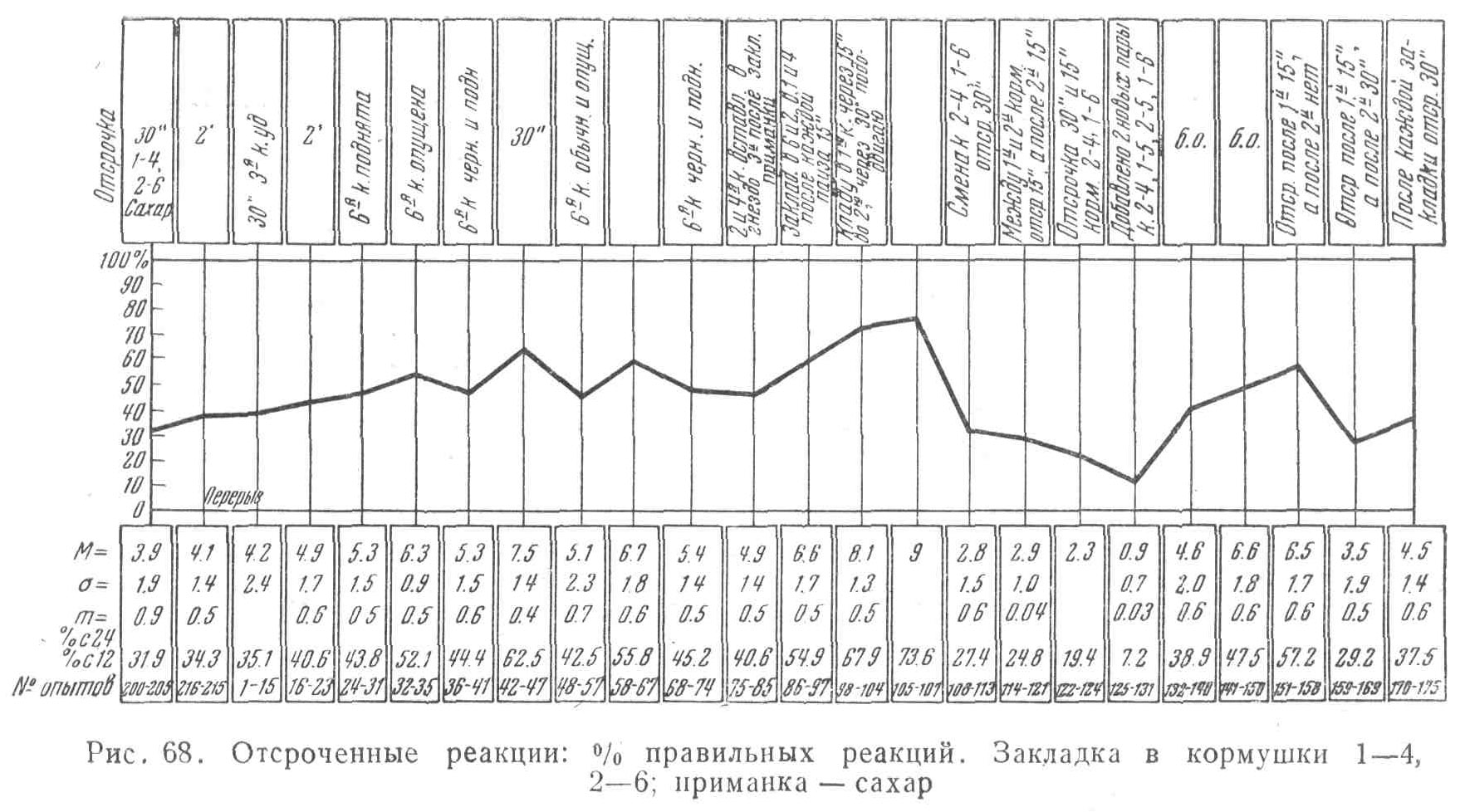

Рисунок 2.20. Отсроченные реакции: % правильных реакций

Закладка в кормушки 1—4, 2—6; приманка — сахар

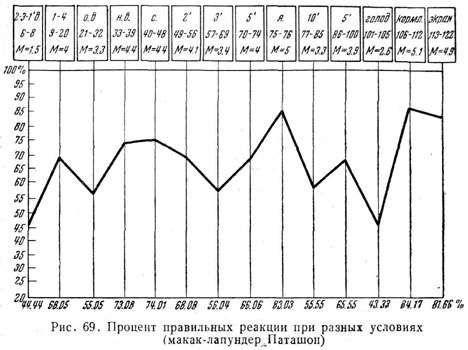

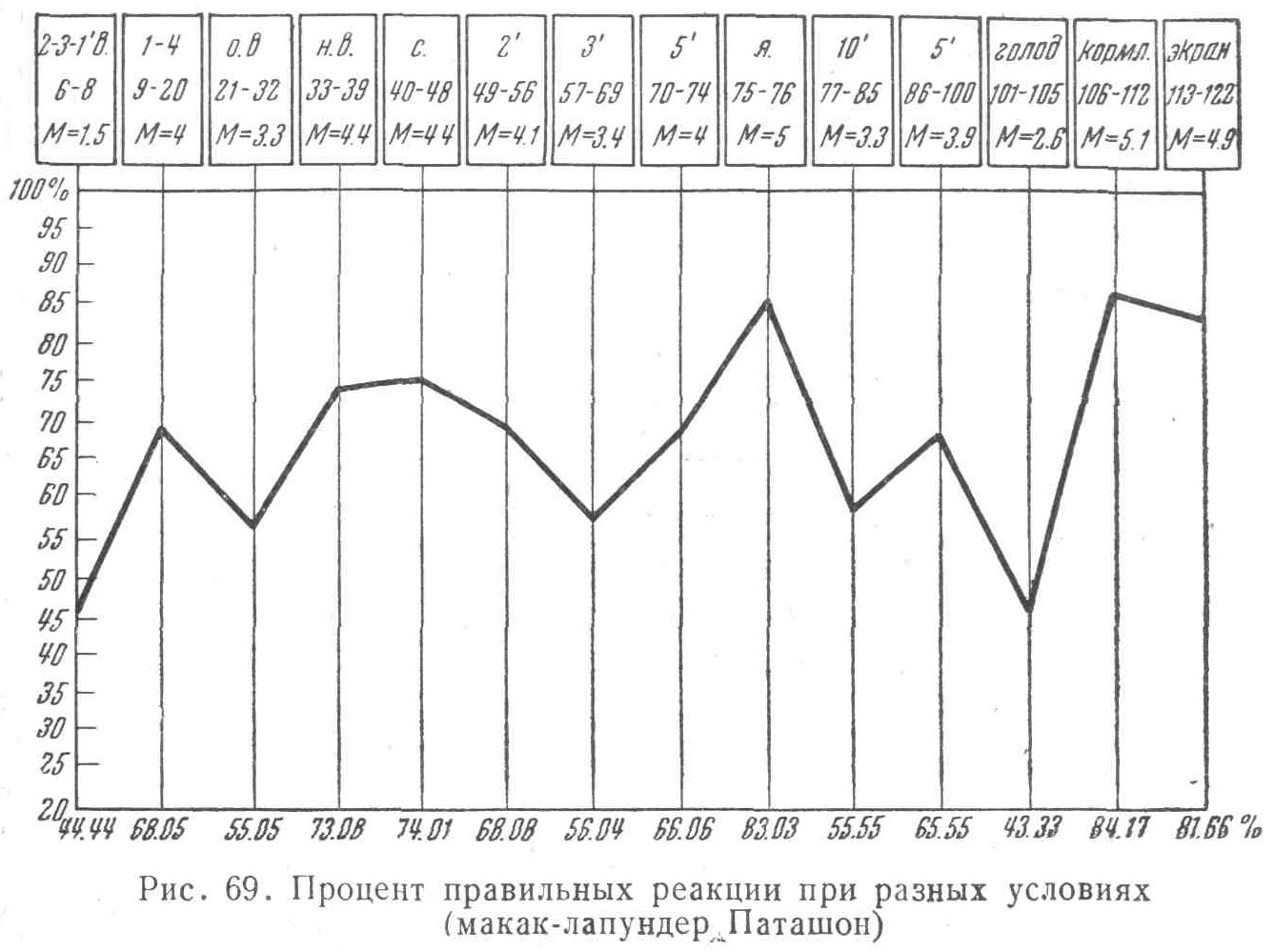

Рисунок 2.21. Процент правильных реакций при разных условиях (макак-лапундер Паташон)

Рисунок 2.22. Процент правильных реакций при разных условиях (макак-лапундер Рица)

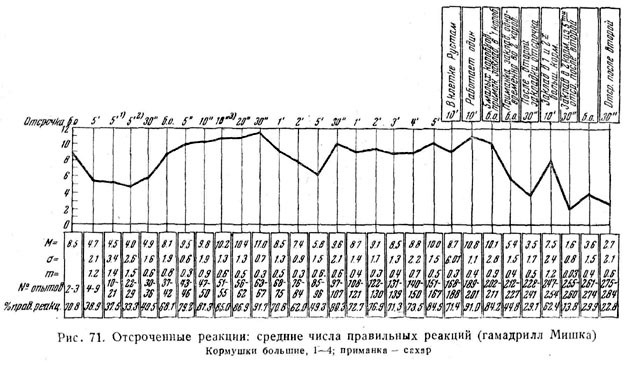

Рисунок 2.23. Отсроченные реакции: средние числа правильных реакций (гамадрилл Мишка)

Кормушки большие, 1—4; приманка — сахар

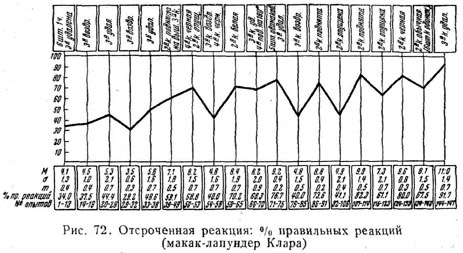

Рисунок 2.24. Отсроченные реакции: % правильных реакций (макак-лапундер Клара)

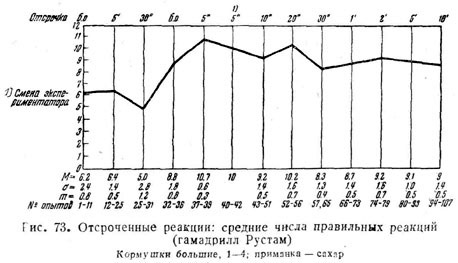

Рисунок 2.25. Отсроченные реакции: средние числа правильных реакций (гамадрилл Рустам)

Кормушки большие, 1—4; приманка — сахар

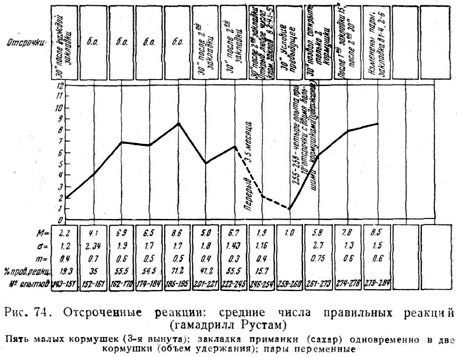

Рисунок 2.26. Отсроченные реакции: средние числа правильных реакций (гамадрилл Рустам)

Пять малых кормушек (3-я вынута); закладка приманки (сахар) одновременно в две кормушки (объем удержания); пары переменные

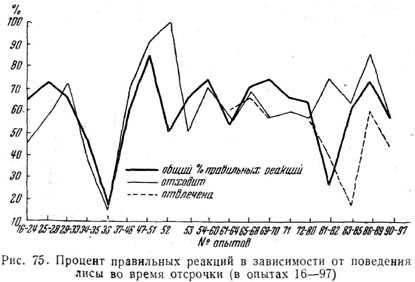

Рисунок 2.27. Процент правильных реакций в зависимости от поведения лисы во время отсрочки (в опытах 16—97)

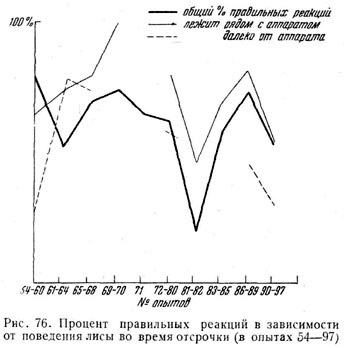

Рисунок 2.28. Процент правильных реакций в зависимости от поведения лисы во время отсрочки (в опытах 54—97)

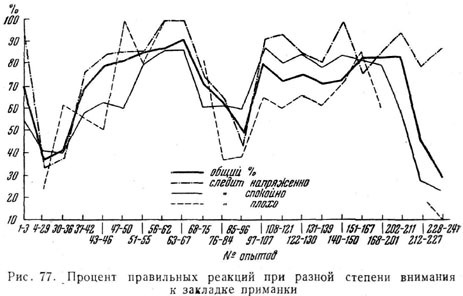

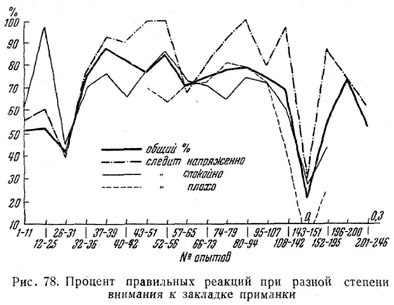

Рисунок 2.29. Процент правильных реакций при разной степени внимания к закладке приманки

Рисунок 2.30. Процент правильных реакций при разной степени внимания к закладке приманки

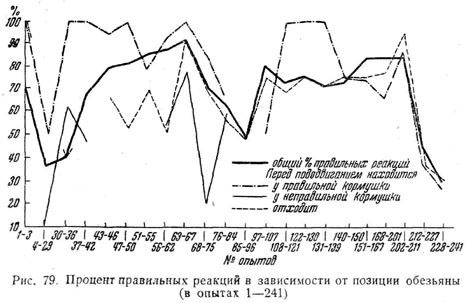

Рисунок 2.31. Процент правильных реакций в зависимости от позиции обезьяны (в опытах 1—241)

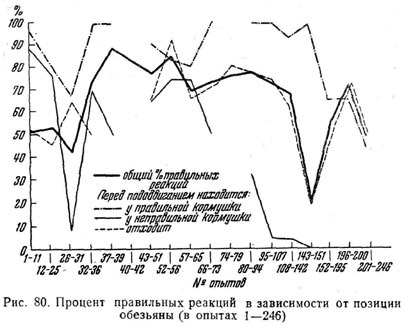

Рисунок 2.32. Процент правильных реакций в зависимости от позиции обезьяны (в опытах 1—246)

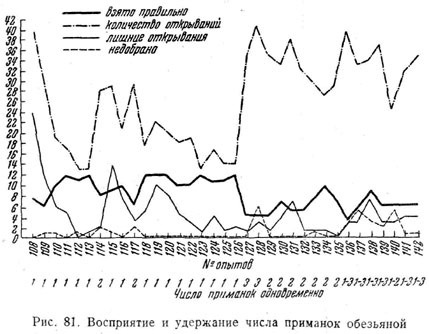

Рисунок 2.33. Восприятие и удержание числа приманок обезьяной

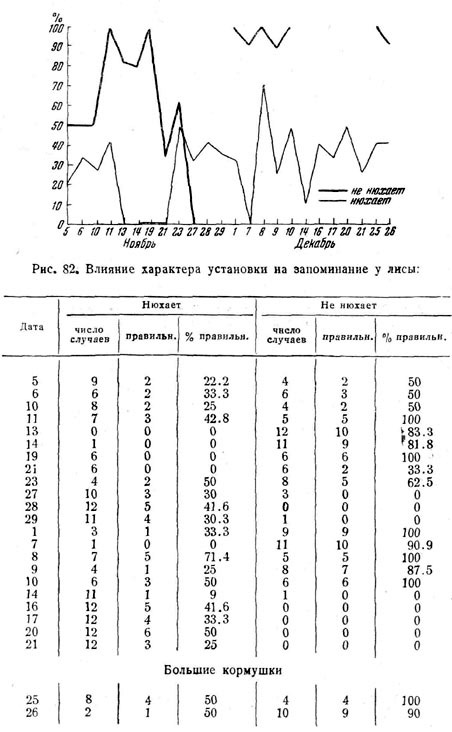

Рисунок 2.34. Влияние характера установки на запоминание у лисы
